Abschirmbecher

  • Sektionen:

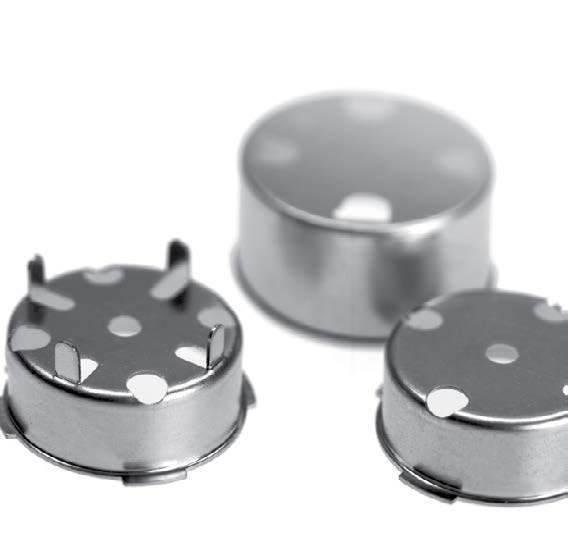

    • Überschrift: Das sind Abschirmbecher, Text:

      Abschirmbecher sind eine besondere Ausführung der Formteile. Klassisch waren die Abschirmbecher Tiefziehteile, d. h. sie wurden im Tiefziehverfahren hergestellt. Diese tiefgezogenen Becher wurden für Transformatoren (50 … 400Hz) mit M-Blechen und SM-Schnittbandkernen verwendet.

      Zwei Typenreihen sind definiert:

      • Die RB- Reihe (RB=Rundbecher) für M-Bleche von M 20 bis M 55 und SM-Schnittbandkerne von SM 30 bis SM 55
      • Die QB-Reihe (QB=Quaderförmiger Becher) für M-Bleche von M 20 bis M 102 und SM-Schnittbandkerne von SM 30 bis SM 102b.

      Heute sind Abschirmbecher kundenspezifische Auslegungen.

      , Bild:
    • Überschrift: Was ist der Service von haug im Bereich Abschirmbecher?, Text:

      Wir bieten ihnen hier den vollständigen Service: Wir beschaffen die für die Herstellung benötigten Materialien und liefern das fertige Produkt. Alles aus einer Hand. Wir verfügen über eingespielte Abläufe und Fertigungsmöglichkeiten.

      , Bild:
    • Überschrift: Anwendungsbereiche von Abschirmbechern, Text:

      Überall da wo niederfrequente magnetische Felder / Störungen (0.1 … 1000Hz) ausgeschlossen / unterdrückt werden müssen. Die Abschirmbecher gewährleisten die einwandfreie Funktion der Geräte oder der Anlage.

      , Bild:
    • Überschrift: Vorteile von Abschirmbechern, Text:

      Sie helfen / ermöglichen kompakte Anlagen- Geräte- Designs, die sonst nicht möglich gewesen wären. Durch die Abschirmbecher erspart man sich unter Umständen ein Redesign des Gerätes. Der Abschirmbecher kann hier die Entwicklung retten bzw. helfen einen massiven Terminverzug zu verhindern.

      , Bild:
  • Überschrift: Abschirmbecher
  • Text:

    Wir haben zylindrisch oder quaderförmige Abschirmbecher aus Mumetall® im Programm.

Standard-Abschirmbecher aus Mumetall® liefern wir Ihnen zylindrisch oder quaderförmig.

  • Aufrufe: 1032

Abschirmfolien aus MUMETALL®

  • Sektionen:

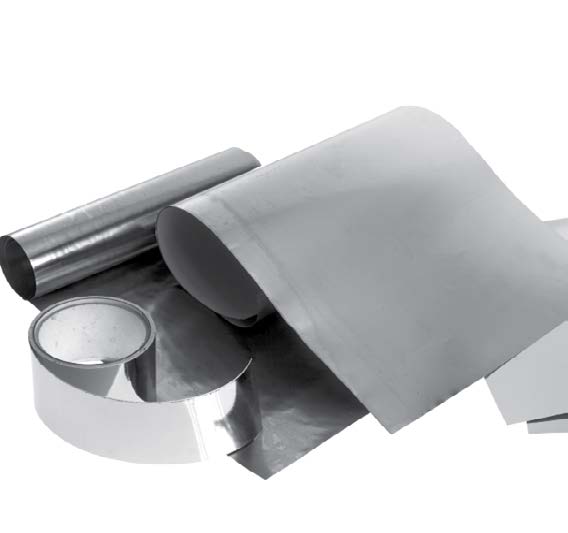

    • Überschrift: Das sind Abschirmfolien aus Mumetall, Text:

      MUMETALL® ist ein Markenname des Herstellers Vacuumschmelze und gehört zur Gruppe weichmagnetischer Nickel-Eisen Legierungen (NIFe). Der Nickel-Anteil liegt bei 80% bei einer Induktion BS von 0.8T. MUMETALL® wird zur Abschirmung von niederfrequentierten Magnetfeldern, zur Produktion von Magnetkernen, bei Stromsensoren und Stromwandlern eingesetzt. MUMETALL® Folien und Bleche haben in Standardmaßen eine Material-Dicke von 0.05mm (50µm) und 0.1mm (100µm).

      , Bild:
    • Überschrift: Welche Abschirmfolien aus Mumetall haben wir im Portfolio?, Text:

      Wir bieten die MuMetall-Abschirmfolien in den Dicken 0.05mm (50µm) und 0.1mm (100µm) an. Die größte zur Verfügung stehende Folienbreite ist die Breite von 260mm. Geringere Breiten wie z.B. 155mm, 91 mm oder 50mm lassen sich, je nach Kundenwunsch, beliebig auf die "Wunschbreite" zuschneiden. Mit einer Klebeschicht, wie wir optional anbieten, können die Folien ganz einfach angebracht bzw. fixiert werden.

      , Bild:
    • Überschrift: Vorteile von Abschirmfolien aus Mumetall, Text:

      Der große Vorteil der dünnen Folien ist ihre einfache Handhabung. Mit einer handelsüblichen Schere, kann das Folien-Material in Form geschnitten werden. MuMetall Abschirmfolien eignen sich perfekt für erste Versuche, zur schnellen Lösungsfindung. Die Ausführung mit einer Klebschicht bietet die Möglichkeit die Folie einfach an der Stelle anzubringen, an der sie auch benötigt wird. Falls eine Foliendicke nicht ausreicht um eine Störung zu beseitigen, kann einfach und schnell eine zweite oder auch dritte Lage aufgetragen werden.

      , Bild:
    • Überschrift: Anwendungsbereiche von Abschirmfolien aus Mumetall, Text:
      Die Folien kommen dort zum Einsatz, wo durch ein niederfrequentes magnetisches Feld (im Bereich von ca. 0.1Hz … 1000Hz) die einwandfreie Funktion eines Gerätes oder einer Schaltung gestört wurde. Meist ist dies in sehr kompakten und kleinen Designs der Fall. Die dünnen Folien bieten hier die Option, ohne aufwendiges Redesign, eine einwandfreie Funktion einstellen zu können.

      Anwendungen:
      • Niederfrequenz-Übertrager, Stromwandler, magnetische Stromsensoren (Kernmaterial)
      • Abschirmung von magnetischen Störfeldern in elektronischen Geräten (dünne Bleche)
      , Bild:
  • Überschrift: Abschirmfolien aus Mumetall
  • Text:

    Wir haben Abschirmfolien in verschiedenen Ausführungen im Programm.

Wir haben Abschirmfolien in verschiedenen Ausführungen im Programm.

  • Aufrufe: 1221

Abschirmfolien aus Vitrovac

  • Sektionen:

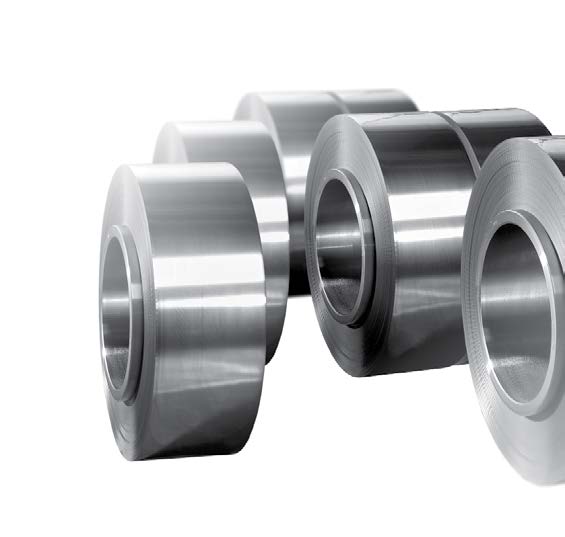

    • Überschrift: Was sind Abschirmfolien aus Vitrovac?, Text:

      VITROVAC 6025X ist eine Kobalt-Eisen-Legierung, mit einem Kobalt-Anteil von ca. 75%, die im Rascherstarrungsverfahren hergestellt wird. Bei der Rascherstarrung wird die flüssige Schmelze direkt auf ein schnell rotierendes Kupferrad gespritzt. Dadurch erhält man eine Abkühlrate von > 1 Million Kelvin pro Sekunde (10E6 K/s). So erhält man direkt ein sehr dünnes typisch ca. 23 ... 25µm dickes Band. Das Gefüge ist amorph, ein dem Glas vergleichbares Gefüge. Das amorphe VITROVAC, ist auf Grund seiner geringen Dicke und der sehr hohen Permeabilität prädestiniert für kleinste Anwendungen, bei denen niederfrequente Störungen beseitigt werden müssen.

      , Bild:
    • Überschrift: Welche Abschirmfolien aus Vitrovac haben wir im Portfolio?, Text:

      VITROVAC-Folien sind mit einer Breite von maximal 50mm verfügbar. Wir führen hier diverse Breiten im Programm. Spezielle Breiten sind auf Anfrage / Wunsch verfügbar. Die Folien bieten wir wahlweise mit und ohne Klebeschicht an. Die Folie oder die Folien lassen sich nicht falten / knicken / biegen. Daher sind nur einfache geometrische Formen, wie Scheiben oder Ringe oder rechteckförmige Teile möglich. Diese Formen sind im Allgemeinen kundenspezifisch.

      , Bild:
    • Überschrift: Vorteile von Abschirmfolien aus Vitrovac, Text:

      Der große Vorteil ist der geringe Platzbedarf und die geringe Dicke. Sie ist mit 23 … 25µm ist meist gut räumlich unterzubringen. Durch die Folie erspart man sich unter Umständen ein Redesign des Gerätes. VITROVAC 6025X kann hier die Entwicklung retten bzw. eine massiven Terminverzug verhindern.

      , Bild:
    • Überschrift: Anwendungsbereiche von Abschirmfolien aus Vitrovac, Text:
      Wenn der Platz / Raum und das Gerät sehr klein ist, dann sind VITROVAC-Folien die Lösung, wenn niederfrequente magnetische Störungen / Felder, beseitigt bzw. drastisch zu reduzieren sind.
      , Bild:
  • Überschrift: Abschirmfolien aus Vitrovac
  • Text:

    Wir haben Abschirmfolien in diversen Breiten im Programm.

Wir haben Abschirmfolien in diversen Breiten im Programm.

  • Aufrufe: 1135

Formteile

  • Sektionen:

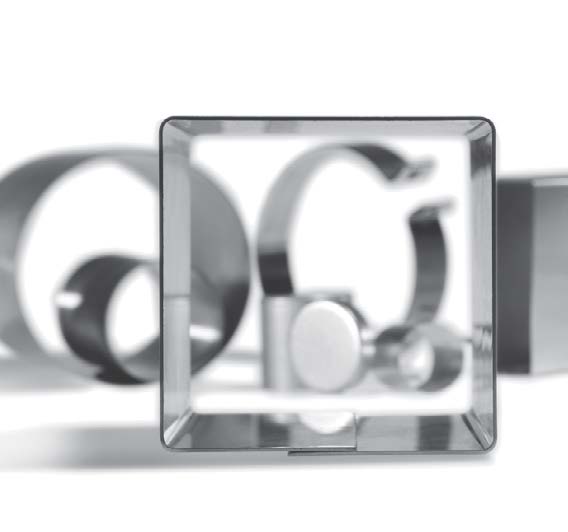

    • Überschrift: Das sind Formteile, Text:

      Formteile ist ein Überbegriff für alles, was geformt, verformt oder gestaltet wird. Es gibt Formteile aus Holz, Metall, Kunststoff, Keramik usw. Wir setzen Formteile mit metallischen Werkstoffen in Komponenten ein. Für die Herstellung unserer Formteile, verwenden wir Mumetall, eine 80% Nickel-Eisen-Legierung in den Dicken von 0.35 bis 3mm. Meist verwendet sind die Dicken 0,5, 1,0 und 1.5mm. Ebenfalls eingesetzt wird der Werkstoff Cryoperm, ein auf tiefe Temperaturen, wie für flüssigen Stickstoff (ca. 77K) oder flüssiges Helium (ca. 4.2K) optimiertes Material.

      , Bild:
    • Überschrift: Welche Formteile haben wir im Portfolio?, Text:

      Unsere Formteile sind in der Regel kundenspezifische Teile. Diese werden nach Zeichnung bzw. Spezifikation der Kunden gefertigt. Wir bieten, je der Anforderung / Vorgabe, diese Teile in gestanzter, lasergeschnittener oder geschweißter Ausführung an. Bei uns gibt es das einfache runde Stanzteil, aber auch das komplexe runde Gehäuse, mit diversen Öffnungen, aus geschweißtem Fertigungsprozess.

      , Bild:
    • Überschrift: Anwendungsbereiche von Formteilen, Text:
      Unsere Formteile kommen dort zur Anwendung, wo besondere Anforderungen, an das magnetische Abschirmverhalten / die magnetische Unempfindlichkeit erfüllt werden müssen.

      Anwendungen:

      - Im Medizinbereich und in der Forschung bei Tieftemperaturuntersuchungen oder kompakte und kleine Designs von unterschiedlichen elektronischen Geräten, die ohne diese "Entstör"-Formteile nicht möglich wären.

      - Der Werkstoff Cryoperm findet Anwendung im Tieftemperaturbereich und damit im Wesentlichen in der Forschung wie z.B. an den Max Planck oder Fraunhofer-Instituten oder den Universitäten und Hochschulen.
      , Bild:
    • Überschrift: Vorteile von Formteilen, Text:

      Die Formgebung ist sehr variabel. Die Wünsche bzw. Vorgabe der Kunden möglichst 1:1 umzusetzen ist immer unser Anspruch. Je nach Größe bzw. auch der Materialdicke, stehen entsprechende optimierte Fertigungsmöglichkeiten zur Verfügung.

      , Bild:
  • Überschrift: Formteile
  • Text:

    Wir fertigen auf Wunsch sämtliche Formteile nach Ihren Vorgaben.

Wir fertigen auf Wunsch sämtliche Formteile nach Ihren Vorgaben.
