Das Problem: EMI ist kein Nebeneffekt – sondern ein Systemrisiko
In modernen Schaltungen entstehen durch schnelle Schaltvorgänge, hohe Stromdichten und kompakte Layouts zwangsläufig:
- hochfrequentes Rauschen (EMI/RFI)
- unerwünschte Kopplungen zwischen Leitungen
- Störungen in Signal- und Versorgungspfaden
Diese Effekte führen zu:
- instabilen Systemen
- Signalverfälschung
- EMV-Nichtkonformität bei Normtests
Die zentrale Frage:
Wie lassen sich Störsignale effektiv unterdrücken, ohne Nutzsignale zu beeinträchtigen – und das bei minimalem Bauraum?
Die technische Grundlage: Warum Ferrite so effektiv sind
Ferrit-Bauteile sind ein zentrales Werkzeug in der EMV-Optimierung. Ihre Wirkung basiert auf materialabhängigen Eigenschaften:
- hohe frequenzabhängige Impedanz
- magnetische Verluste zur Dissipation von Störenergie
- Verhalten als passiver Tiefpassfilter
-> Wichtig ist dabei: Ferrit ist nicht gleich Ferrit.
Für ein funktionierendes Design müssen mehrere Parameter exakt passen:
- Impedanzverlauf über der Frequenz
- Resonanzverhalten
- Gleichstromwiderstand (DCR)
- Strombelastbarkeit
- Bauform (z. B. SMD vs. Leaded)
Ein falsch gewähltes Bauteil kann:
- zu wenig dämpfen
- Nutzsignale beeinträchtigen
- thermisch kritisch werden
Von der Theorie zur Praxis: EMV-Probleme im Prototyp
Viele Entwickler kennen das Szenario:
Simulation ☑️
Layout ☑️
Erster Prototyp ✖️ → EMV-Probleme
Gerade im Hochfrequenzbereich ist die Realität oft komplexer als jedes Modell.
Parasitics, Layout-Effekte und reale Strompfade verändern das Verhalten massiv.
Das Ergebnis:
EMI-Probleme treten häufig erst spät im Entwicklungsprozess auf – wenn Zeitdruck am höchsten ist.
Die Lösung: Testen statt raten
Hier setzt ein praxisnaher Ansatz an: schnelles, iteratives Testen direkt am Prototyp.

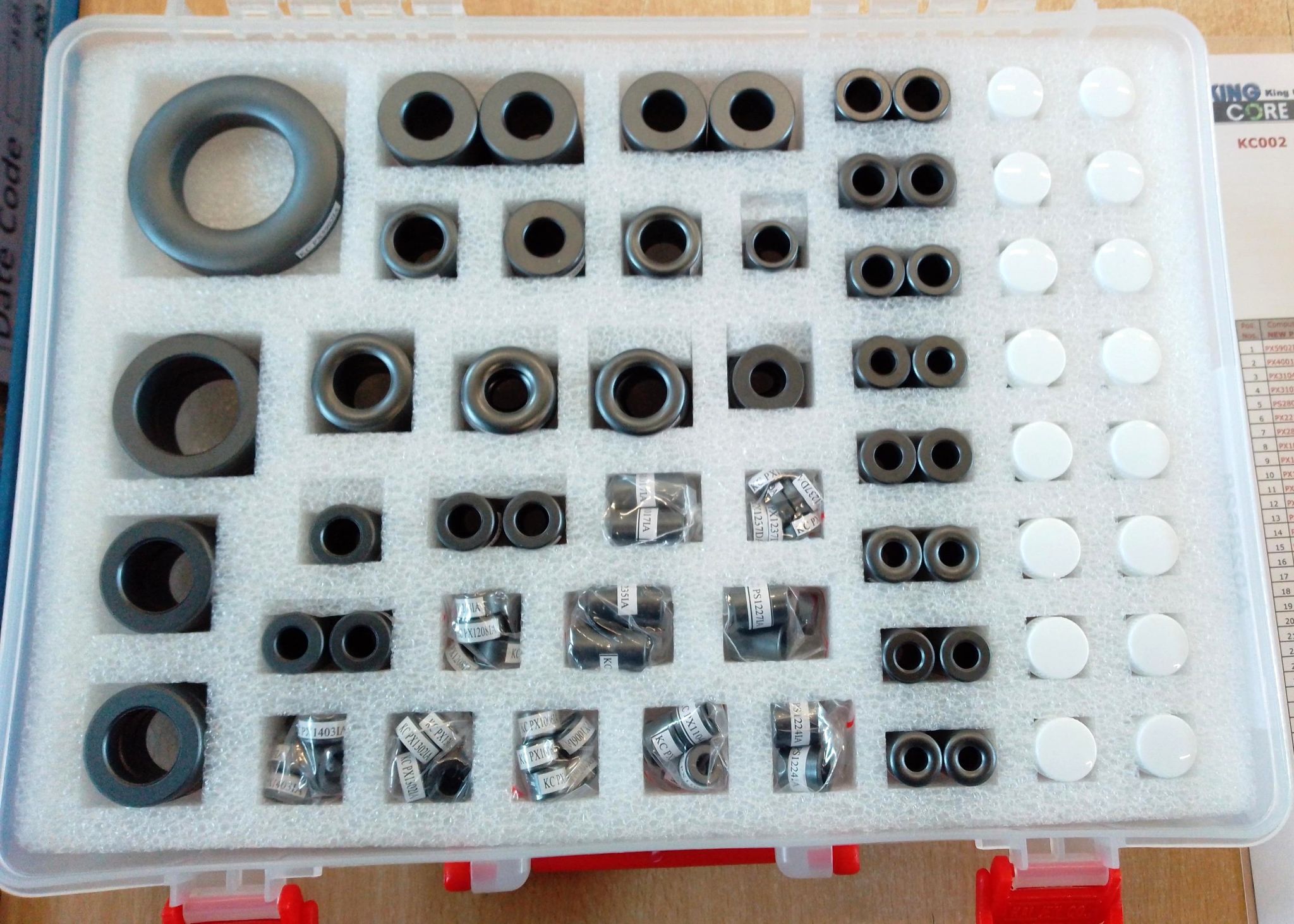

Die Musterkoffer von King Core (z. B. Kc001 und Kc002) bieten genau dafür eine effiziente Lösung:
Vorteile im Entwicklungsalltag:
-
Schnelles Impedanz-Matching
Direkter Zugriff auf unterschiedliche Ferrite mit variierenden Impedanzkurven und Bauformen.
-
Zeitersparnis im Debugging
Kein Warten auf Einzelmuster – sofortige Verfügbarkeit im Labor.
-
Vergleich unter Realbedingungen
Optimierung direkt am echten System statt nur im Datenblatt.
-
Iteratives Design
Schnelles Fine-Tuning von Filterkonzepten.
Anwendungsbereiche: Wo Ferrite entscheidend sind
Die gezielte Auswahl von Ferrit-Bauteilen ist besonders relevant in:
Automotive & E-Mobility
- Inverter
- Batteriemanagementsysteme (BMS)
- Onboard-Charger
Power Electronics
- Schaltnetzteile (SMPS)
- DC/DC-Wandler
- Hochstrompfade
Telekommunikation & IoT
- Hochfrequente Datenleitungen
- Signal Integrity
Consumer Electronics
- hochintegrierte PCBs
- platzkritische Designs
Systemdenken: Der entscheidende Faktor für EMV-Erfolg
Ein häufiger Fehler: EMV wird isoliert betrachtet.
In der Praxis gilt: EMV ist immer ein Systemthema.
Das Zusammenspiel entscheidet:
- Leiterplattenlayout
- Strompfade
- Filtertopologie
- magnetische Bauteile
- Massekonzept
-> Genau hier unterstützt Haug Electronic Solutions mit einem ganzheitlichen Ansatz:
- Auswahl geeigneter Ferrite und Filterkomponenten
- Unterstützung bei EMV-gerechtem Design
- Beratung bei Prototyping und Troubleshooting
- Zugriff auf passende Komponentenportfolios
Fazit: EMV wird zum Wettbewerbsfaktor
Mit steigender Leistungsdichte und Frequenz wird EMV nicht einfacher – sondern kritischer.
Erfolgreiche Designs basieren auf: fundiertem Materialverständnis, praxisnaher Validierung, schneller Iteration und systemischem Denken.
Ferrite sind dabei kein „Standardbauteil“, sondern ein präzises Werkzeug, das richtig eingesetzt den Unterschied macht.
Ihre Erfahrung zählt
- Welche EMV-Herausforderungen begegnen Ihnen aktuell in Ihren Projekten?
- Arbeiten Sie mit Musterkits oder klassisch über Einzelbemusterung?
Für weitere technische Details und verfügbare Lösungen: King Core
Oder sprechen Sie direkt mit uns bei Haug Electronic Solutions.
